Étude de cas · toiture photovoltaïque

Une photo de toiture, ou un relevé qui sert ?

Faire voler un drone au-dessus d'une toiture est à la portée de beaucoup. Ce qui change le résultat, c'est de savoir ce qu'on regarde. Ici, l'état des modules n'était pas le sujet — l'essentiel de ce qui compte se jouait autour d'eux.

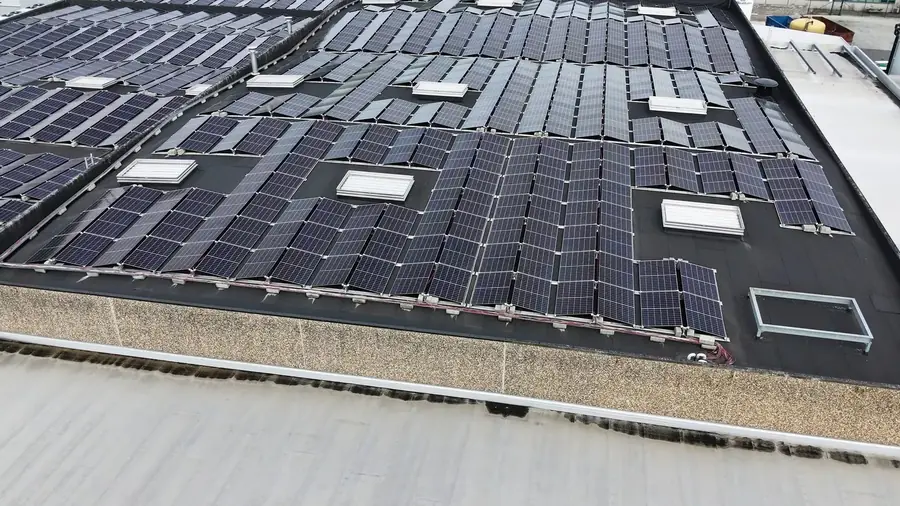

Toiture industrielle plate en membrane bitumineuse entièrement couverte de rangées de modules photovoltaïques inclinés, avec plusieurs lanterneaux blancs intercalés et un acrotère en béton sans garde-corps au premier plan. — **L'installation, entière**Des rangées jusqu'aux quatre bords, des lanterneaux enclavés dans le champ de modules, aucune zone libre en périphérie. La vue d'ensemble ne dit pas encore où est le problème : elle dit qu'il y en a plusieurs, et où aller les chercher.vue d'ensemble

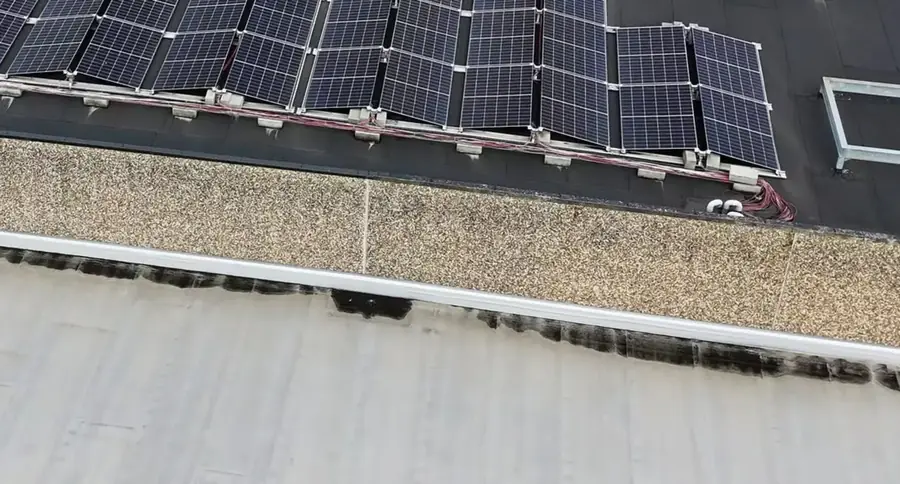

Bord d'une toiture plate : la dernière rangée de modules s'arrête à quelques dizaines de centimètres de l'acrotère en béton, un faisceau de câbles rouges et noirs court à même la membrane le long des supports. — **Le bord, et ce qui court dessus**La dernière rangée s'arrête à moins d'un mètre du vide, sans garde-corps ni ligne de vie. Le faisceau DC longe la rangée à même la membrane, en partie non fixé, et rejoint deux traversées à quelques dizaines de centimètres de l'acrotère.HSSE · câblage

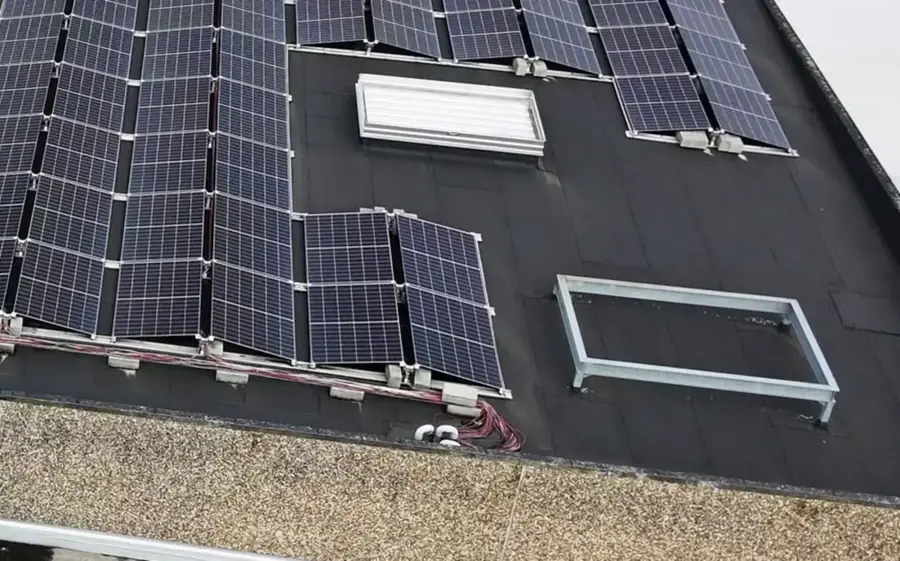

Cadre métallique galvanisé rectangulaire posé sur la membrane bitumineuse, sans dôme ni grille, au milieu de la zone équipée ; à gauche, un exutoire de fumée bordé de modules et le faisceau de câbles descendant vers deux traversées. — **Un cadre ouvert, au milieu du champ**Ni dôme, ni grille, ni signalement. À gauche, un exutoire de fumée bordé de modules : la question de son débattement à l'ouverture se pose avant celle du rendement.ouverture non protégée

Protection antichute

Aucun garde-corps sur l'acrotère, aucune ligne de vie visible, et des modules posés jusqu'au bord. Toute intervention — nettoyage, remplacement d'un onduleur, contrôle de serrage — se fait en bord de vide, sur une membrane que la pluie rend glissante.

Cheminement et accès

Pas de chemin de circulation réservé. Pour atteindre une rangée centrale, on marche entre les modules, sur l'étanchéité, en enjambant les câbles. Le poste de travail est atteignable ; le trajet pour y arriver ne l'est pas.

Câblage DC

Un faisceau posé sur le bitume sur toute la longueur de la rangée, par endroits sans fixation. Sous UV et par frottement, une gaine finit par céder — et un défaut d'isolement en courant continu ne se coupe pas comme un circuit alternatif.

Ouvertures et exutoires

Un cadre métallique ouvert sans protection, et des exutoires de fumée bordés de modules à moins d'un mètre. Deux sujets distincts : la chute à travers l'ouverture, et le désenfumage qui doit pouvoir s'ouvrir en grand.

Interface avec l'étanchéité

Plots et rails reposent directement sur la membrane, et les câbles la traversent. Ce sont ces détails-là, pas les modules, qui décident de la durée de vie de la toiture — et ce sont les plus coûteux à reprendre une fois le champ posé.

Ce que la photo ne tranche pas

Le lestage réel en zones de rive et d'angle, la note de calcul au vent, les sections de câble, la mise à la terre, les procès-verbaux de réception. L'image montre le visible ; la conformité se lit dans le dossier. Le relevé sert à savoir quelles pièces réclamer.

Ce qui est livré, en plus des images

Une lecture, pas un rapport généré. Les repérages sont posés sur les prises elles-mêmes, à l'endroit exact où ils se lisent, avec l'agrandissement extrait de la photo d'origine.

Une hiérarchie. Ce qui met des personnes en danger d'abord, ce qui abîme l'installation ensuite, ce qui coûte du rendement en dernier. Les trois ne se traitent pas au même rythme ni par les mêmes corps de métier.

Des suites exploitables. Les points à faire lever, les pièces à réclamer à l'installateur, et ce qui relève d'un homme de l'art plutôt que d'un vol. Le drone constate ; il ne réceptionne pas une installation.

Couverture et zinguerie

Le versant entier, puis l'ardoise

La vue d'ensemble ne sert pas à conclure : elle sert à savoir où regarder de plus près. Les deux échelles viennent du même vol, à quelques secondes d'intervalle.

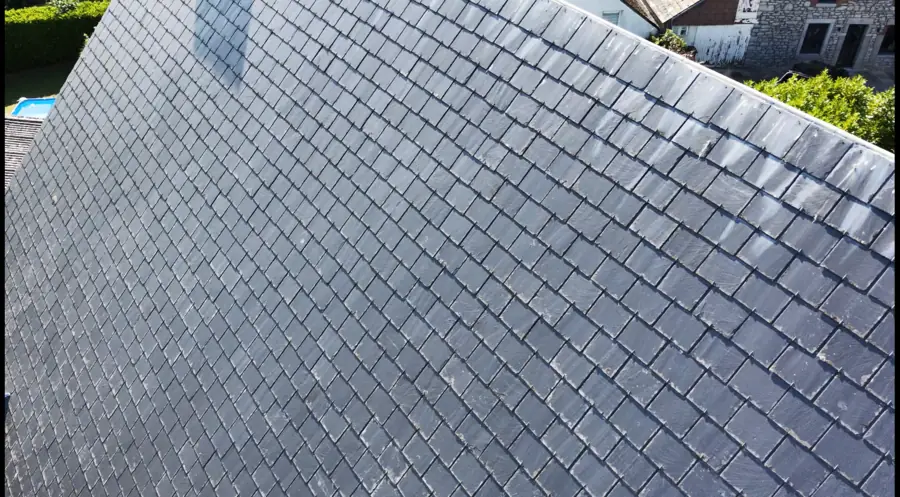

Versant d'ardoises vu de trois quarts depuis le faîte, trame régulière, jardins et bâtiments voisins en haut de l'image. — **Le versant complet, en une prise**Trame, recouvrement, alignement des rangs. À cette échelle on ne diagnostique rien — on repère les zones où la trame se rompt, et on y revient.vue d'ensemble

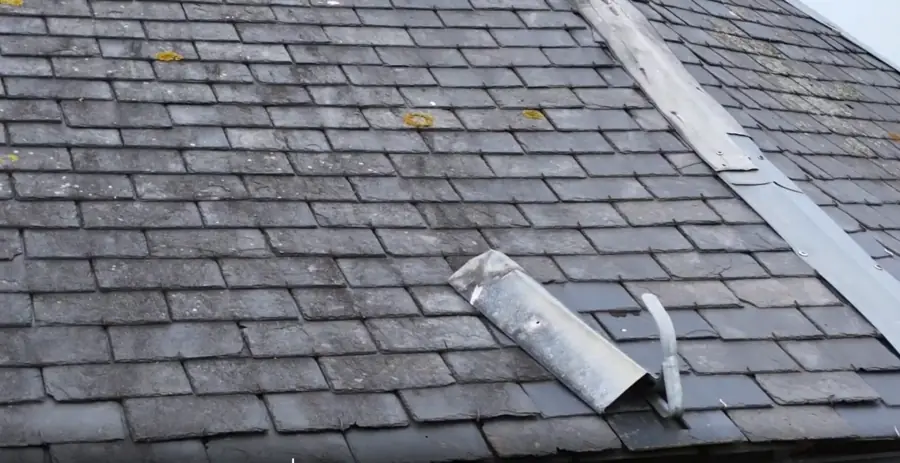

Pièce de zinc cylindrique descellée, posée en travers des ardoises d'un versant, gouttière et arête visibles. — **Un élément descellé, resté sur le versant**Sans conséquence tant qu'il n'a pas glissé — mais c'est la pièce qui manque à l'endroit d'où elle vient, et cet endroit-là est à trouver.désordre repéré

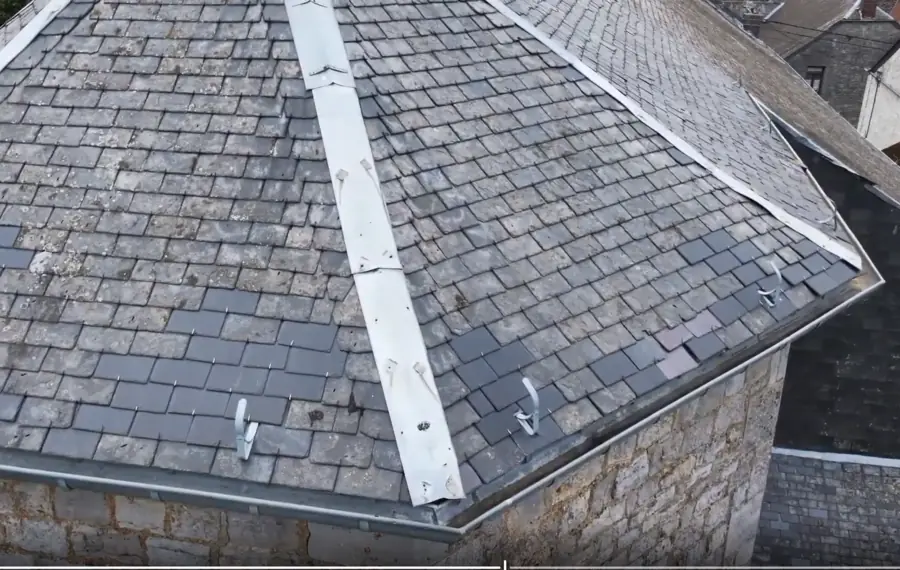

Croupe d'une toiture d'ardoises : deux arêtiers en zinc convergent vers le faîte, crochets de sécurité fixés sur les rangs. — **Arêtiers, noues et croupes**Les lignes de jonction concentrent les entrées d'eau. Elles se photographient perpendiculairement au rampant, ce qu'aucune position au sol ne permet.points singuliers

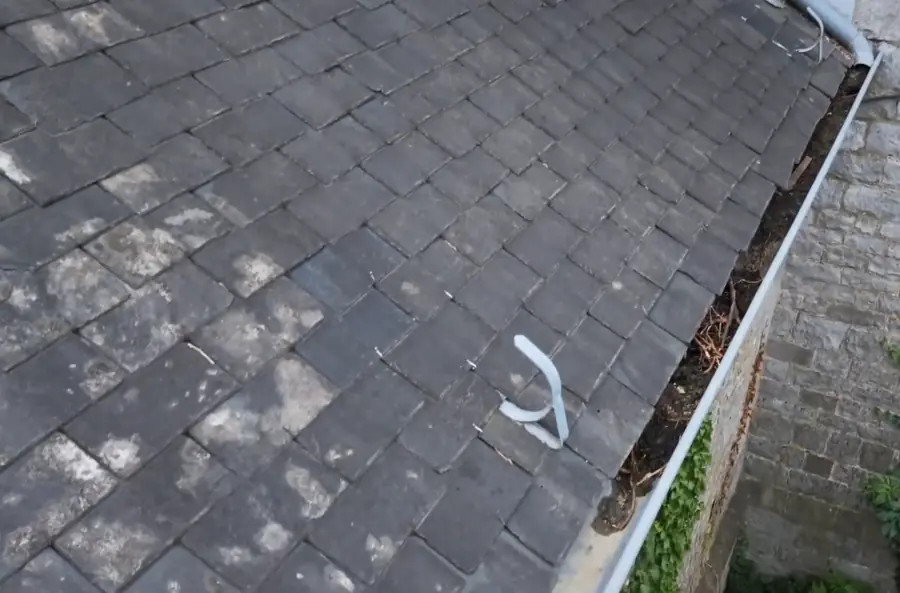

Bas de versant en ardoises anciennes ; la gouttière longeant le mur de pierre est remplie de terre, de racines et de végétation. Un crochet blanc est posé sur les ardoises. — **La corniche, remplie**Terre, racines et végétation dans la gouttière ; un crochet déposé plus haut sur le versant. Un relevé de corniche complet tient en quelques minutes de vol.entretien

Thermographie

La caméra thermique n'ouvre rien : elle dit où ouvrir

Les images ci-dessous sont des relevés bruts, sans température associée. Un relevé quantitatif est autre chose : il demande un écart de température suffisant, une heure choisie, une émissivité posée — et l'étalonnage qui va avec.

Bardage métallique nervuré montré en deux moitiés : à gauche l'image infrarouge en orange et magenta faisant ressortir les nervures et les fixations, à droite la même paroi en gris dans le visible. — **La même paroi, deux domaines**À droite le visible, à gauche l'infrarouge : nervures, fixations et structure derrière la tôle apparaissent là où l'œil ne voyait qu'un bardage uniforme.comparaison

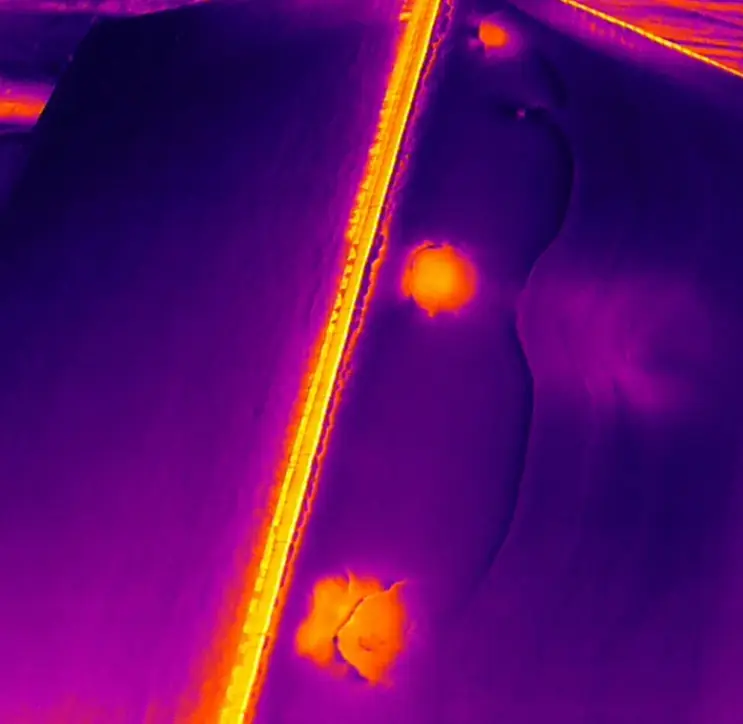

Image infrarouge d'une toiture : fond violet uniforme, arête vive en jaune, deux taches orange nettes et une trace diffuse plus claire. — **Trois signatures, trois causes**Deux singularités franches et une trace diffuse sur un fond homogène. Ce ne sont pas les mêmes désordres, et l'image le montre avant qu'on ait ouvert.relevé brut

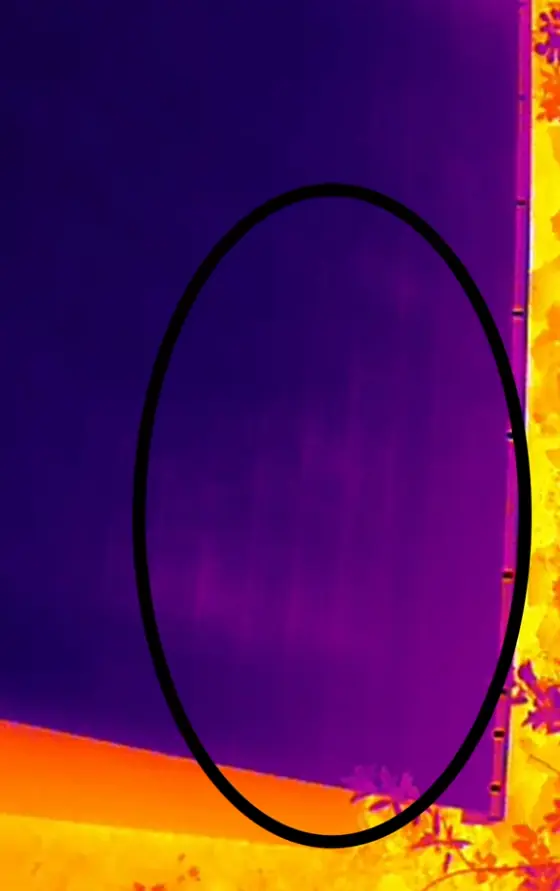

Relevé infrarouge d'une paroi, une ellipse noire tracée sur l'image délimite une zone plus froide au-dessus d'une bande chaude. — **La zone à ouvrir, tracée**Le contour est porté sur l'image, pas décrit de mémoire. Le couvreur monte à l'endroit repéré plutôt qu'à l'endroit supposé.restitution

Souches de cheminée

L'ouvrage le plus haut, et le moins regardé

Du sol, on ne voit rien du couronnement. Depuis une échelle appuyée, on n'en voit qu'une joue. À l'aplomb, tout est dans le même plan — dalles, conduits, joints et abergements.

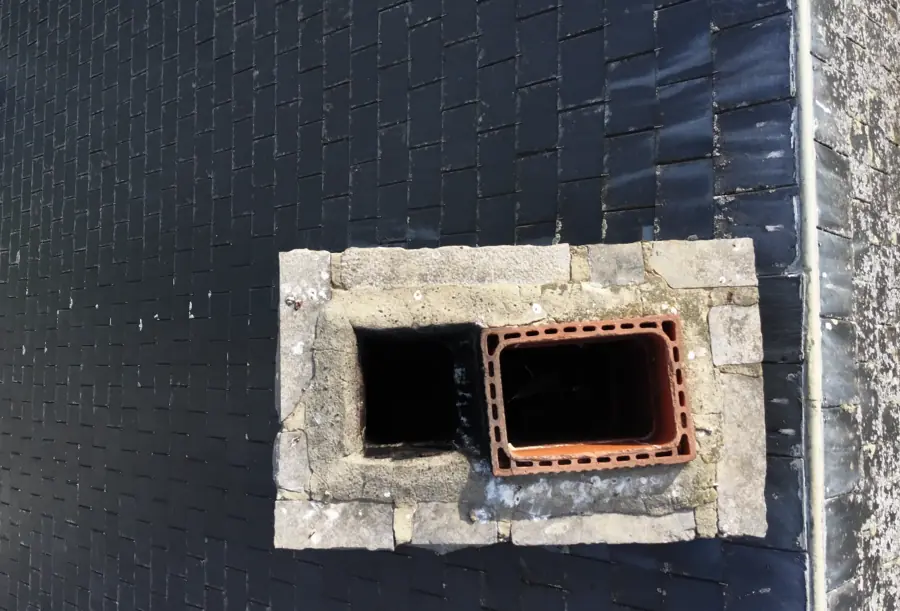

Vue verticale du couronnement d'une souche de cheminée en pierre : deux conduits, celui de droite chemisé d'un boisseau en terre cuite, celui de gauche à nu. Ardoises et solin plomb tout autour. — **Le couronnement, à la verticale**Deux conduits : l'un chemisé d'un boisseau en terre cuite, l'autre à nu. Les dalles, leurs joints et le plomb périphérique se lisent sur la même image.vue zénithale

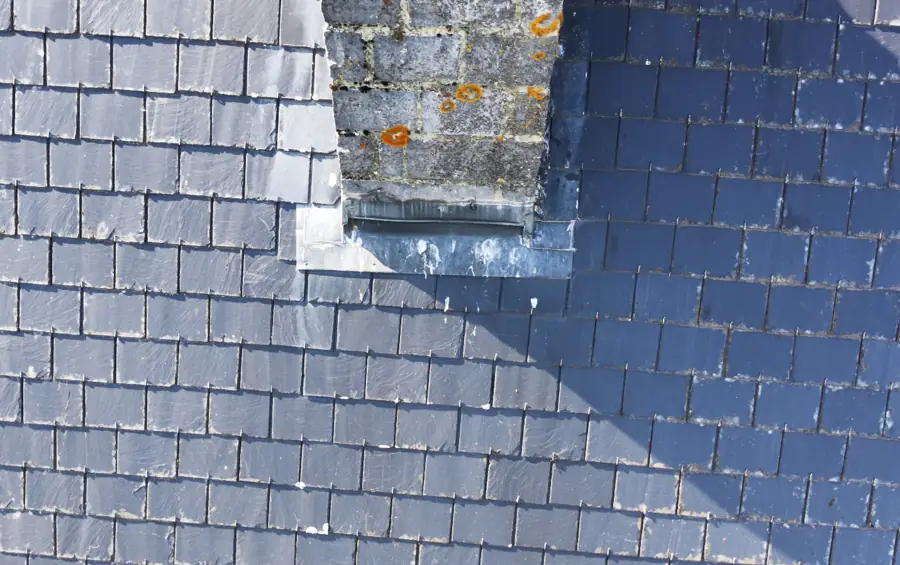

Pied d'une souche de cheminée maçonnée sur un versant d'ardoises neuves ; le solin plomb et l'abergement du raccord sont visibles, la maçonnerie porte des colonies de lichen orange. — **Solin et abergement**Le raccord plomb entre souche et couverture, pris de biais pour que la souche ne se masque pas elle-même. Les lichens orange marquent la face la plus exposée.raccord

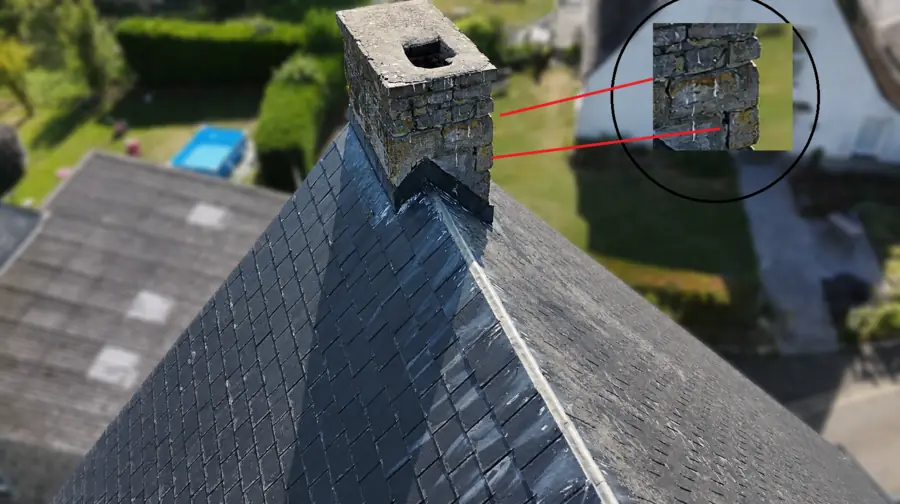

Souche de cheminée en pierre au sommet d'un versant d'ardoises ; deux traits rouges relient une face de la souche à un agrandissement circulaire montrant des joints creusés et des pierres déchaussées. — **Le repérage, annoté**Joints creusés sur une face de la souche. L'agrandissement est extrait de la prise elle-même : ce n'est pas une seconde photo, c'est la même, à sa définition d'origine.restitution

Patrimoine et clochers

Des ouvrages qu'on n'atteint pas autrement

Sur un clocher, l'échafaudage coûte souvent plus cher que le diagnostic qu'il permet. Le vol donne la première lecture — et il arrive qu'elle suffise à décider.

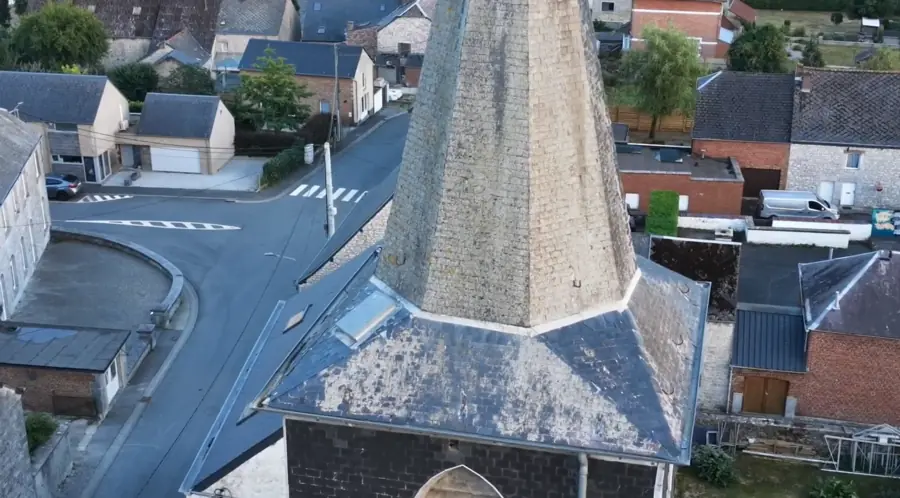

Flèche d'église en ardoises vue depuis le dessus, ses quatre pans convergeant vers la pointe ; rue, maisons et toitures du village tout autour. — **La flèche, vue de dessus**Les quatre pans du couvrement dans une seule image, avec le tissu bâti autour pour situer l'ouvrage et juger des accès.vue zénithale

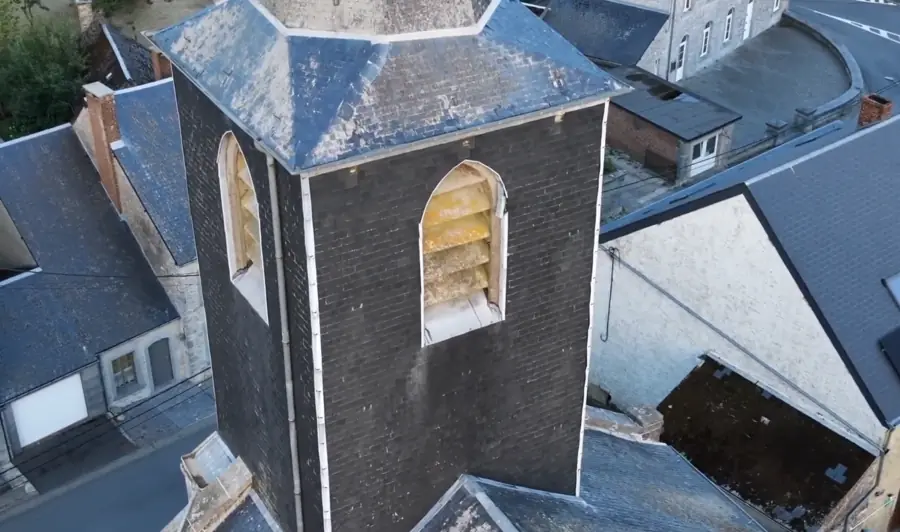

Face d'un beffroi d'église : baie en arc surmontée d'abat-sons en lames de bois, encadrement de pierre, toitures d'ardoises en contrebas. — **Abat-sons et baies du beffroi**Lames, encadrements et appuis à hauteur d'œil, sans nacelle. C'est presque toujours par là que l'eau entre dans une tour.élévation

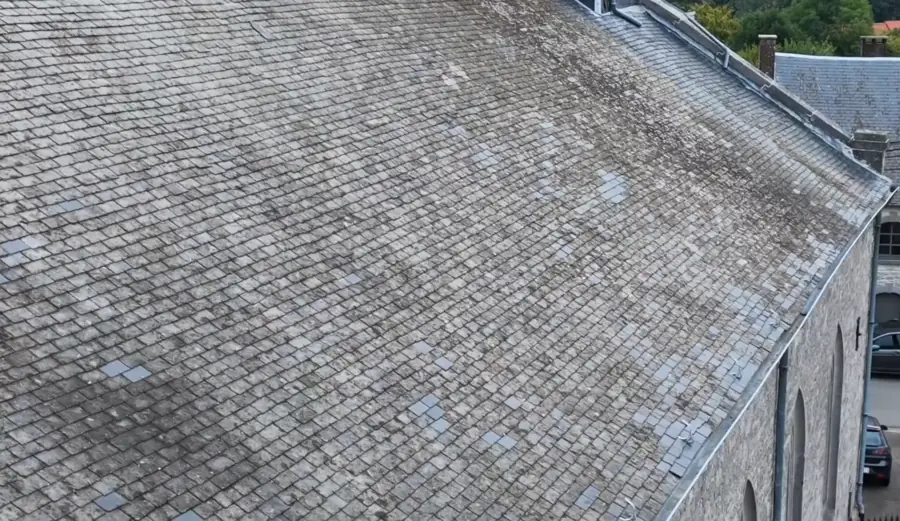

Toiture d'une nef d'église en ardoises, vue en enfilade depuis le faîte jusqu'au chevet ; les ardoises remplacées apparaissent plus claires que les anciennes. — **La nef d'un seul tenant**Une passe longitudinale au-dessus du faîte. Les ardoises remplacées se distinguent des anciennes par la teinte : l'historique des reprises se lit à l'image.vue d'ensemble

Pylônes et sites techniques

Inspecter sans monter change surtout la fréquence

Une montée se prépare, se sécurise et se justifie. Un vol, beaucoup moins. On peut regarder deux fois par an plutôt qu'à l'occasion d'une intervention.

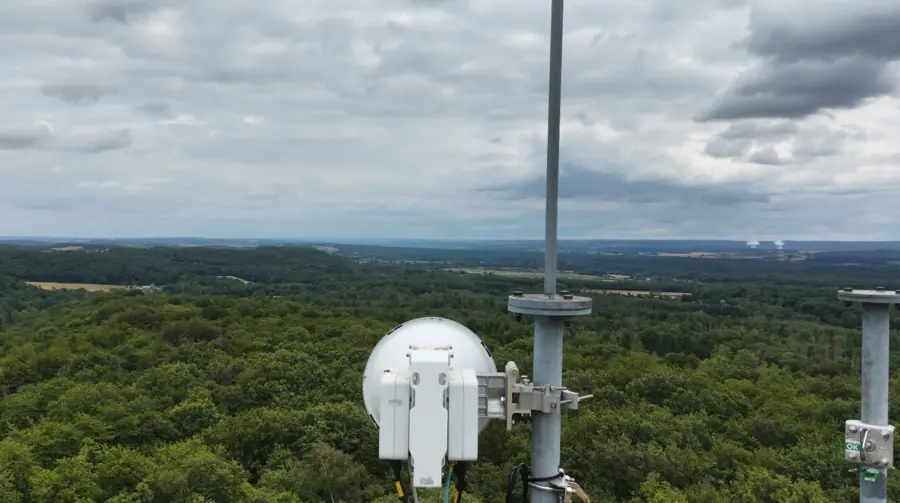

Sommet d'un pylône de télécommunication portant des antennes et une parabole, au-dessus d'une forêt s'étendant jusqu'à l'horizon. — **Le site dans son environnement**Dégagement, végétation, ligne de vue vers l'horizon. Le vol renseigne le contexte autant que l'ouvrage — et c'est parfois le contexte qui a changé.contexte

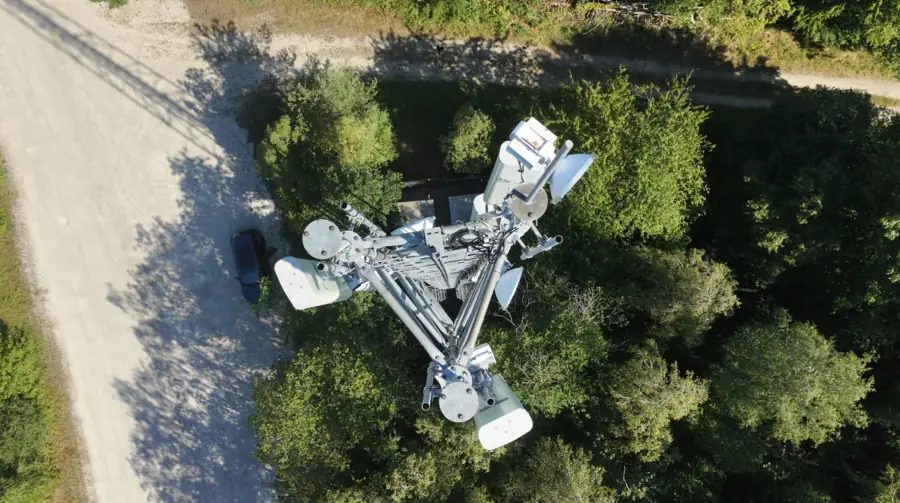

Pylône vu à la verticale depuis le dessus : les bras supportant les antennes forment une étoile au-dessus du chemin d'accès et des arbres. — **Le plan d'antennes, à l'aplomb**Orientation des bras, encombrement des fixations, état des supports. Une géométrie qui ne se relève pas depuis le pied du mât.vue zénithale

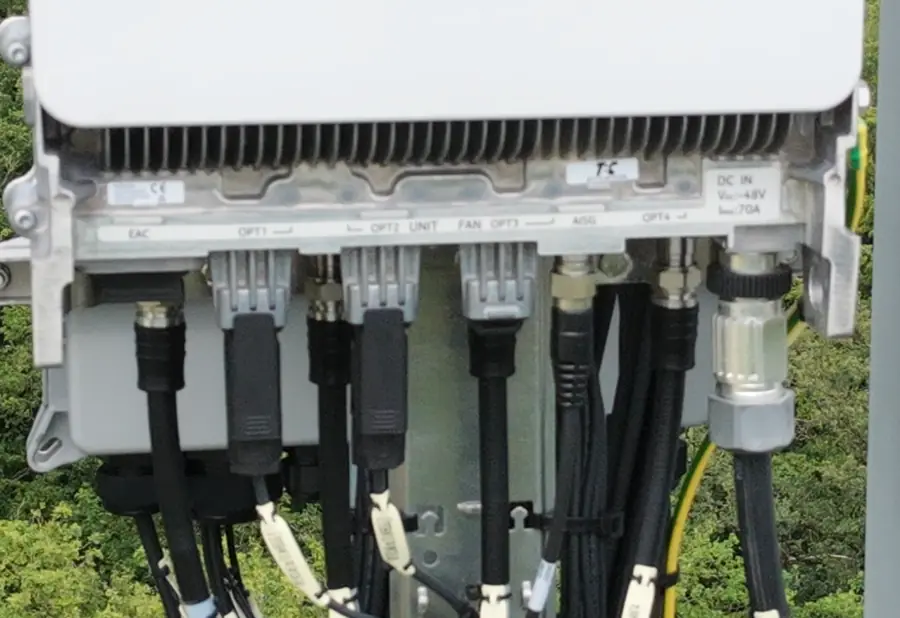

Dessous d'un équipement radio monté en haut de pylône : sérigraphie des ports EAC, OPT1 à OPT4, ALIM et DC IN, connecteurs optiques et câbles repérés par des étiquettes. — **Étiquettes et connectique, lisibles**Ports optiques, alimentation, repérage des câbles, tresse de terre. À cette distance, l'image répond à la question sans qu'on ait à monter la poser.détail

Une mission

Ce qui se passe avant et après les images

Les prises de cette page sont la partie visible. L'essentiel du travail est de pouvoir décoller ce jour-là, à cette heure-là, à cet endroit-là.

La faisabilité, d'abord

Géozones actives au créneau visé, plafond réellement admissible, réserves naturelles, météo heure par heure. C'est exactement ce que fait botic — l'outil est né de ces vols-là.

Le vol

Une passe d'ensemble, puis les points singuliers un par un. Les deux échelles sortent de la même sortie : revenir coûte un second déplacement et une seconde fenêtre météo.

Le tri

Beaucoup d'images, peu de vues utiles. Ce qui est livré est trié, orienté et nommé — pas une carte mémoire recopiée.

La restitution

Les repérages sont portés sur l'image elle-même, avec l'agrandissement extrait de la prise d'origine. Ce qui est montré est ce qui a été photographié.

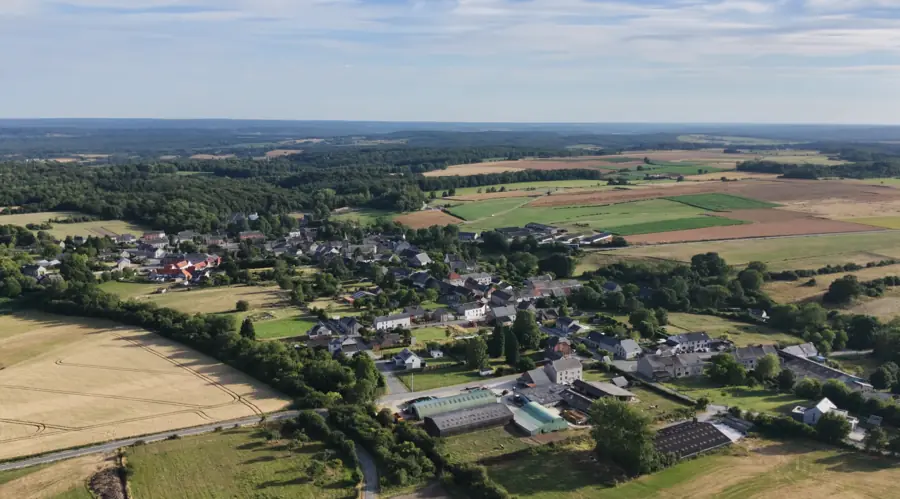

Vue aérienne oblique d'un village entouré de champs et de bosquets, sous un ciel de traîne, l'horizon dégagé au loin. — **Et le décollage n'est pas acquis**Un plafond abaissé sous une trajectoire d'approche, une réserve naturelle qui ne figure sur aucune carte drone, un terrain militaire actif l'après-midi : la réponse dépend du créneau, pas seulement du lieu.préparation

Matériel

Ce que ces prises ne montrent pas encore

Toutes datent d'avant le Matrice 4TD, arrivé depuis. Trois choses changent — et cette page changera avec elles, au fur et à mesure des missions. Une capacité annoncée n'est pas une prise : tant qu'il n'y a pas d'image, elle reste dans cet encadré.

La mesure, pas seulement la couleur

Capteur thermique radiométrique 640 × 512 : chaque pixel porte une température. Les trois relevés plus haut disent « c'est plus chaud ici » ; les suivants diront de combien.

Le détail sans s'approcher

Trois focales jusqu'à 168 mm, zoom hybride 112×, et un télémètre laser. Lire une plaque signalétique, ou coter une hauteur, depuis la distance où l'on est déjà.

Le même cadrage, deux mois plus tard

IP55 et compatibilité Dock 3 : un plan de vol rejoué à l'identique. Deux images comparables valent mieux que deux visites qui ne le sont pas.

Les quatre domaines d'intervention et la fiche complète de l'appareil : Interventions.

Limites

Ce que ces images ne remplacent pas

Une limite annoncée vaut mieux qu'une couverture supposée — sur cette page comme sur le reste du site.

Une image montre une surface, pas ce qu'il y a dessous

Le drone ne sonde pas, ne démonte pas, ne soulève pas une ardoise et ne mesure aucune épaisseur. Il constate l'état apparent au moment de la prise, dans les conditions de lumière de ce moment-là. Une charpente humide sous une couverture intacte ne se voit pas depuis le ciel.

Les relevés infrarouges présentés ici sont qualitatifs : ils localisent des écarts, ils ne les chiffrent pas. Une mesure exploitable suppose un protocole — écart de température intérieur/extérieur, absence d'ensoleillement direct récent, émissivité posée, matériel étalonné.

Le diagnostic, lui, reste le fait de l'homme de l'art : couvreur, ingénieur, expert. Ces images servent à ce qu'il regarde au bon endroit, et parfois à ce qu'il n'ait pas à monter pour le savoir.
